EPHIL AET Tändsystem för encylindrig glödstiftsmotor

Parametrar

Modell: AET Power System Version G-1.1

Ingångsspänning: 6V --- 8.4V

Utspänning: 0V --- 1.6V

Arbetselektrisk ström: 600 mA --- 700mA

Arbetstemperatur: -10 grader --- 60 grader (14 grader F --- 140 grader F)

Storlek: 57,5×32,5×10 mm (2,26×1,28×0,40 tum)

Nettovikt: 30g

(För encylindrig motor.)

­­

Installation

①. AET Power System. För att undvika skakning eller rörelse, se till att den är fixerad inuti modellflygplanet.

②. Strömingångskabel. Anslutning till batteriet eller avbrytaren.

③. Varvräknare signal tråd. Anslutning till varvräknaren.

④. Utgångstråd (svart färg, -). Anslutning till metallytan eller delar av motorn. (t.ex. motorfäste i metall; skruv för Hall-sensor)

⑤. Utgångskabel (röd färg, +). Ett glödstift ska sättas i stickpropplocket på denna röda kabel.

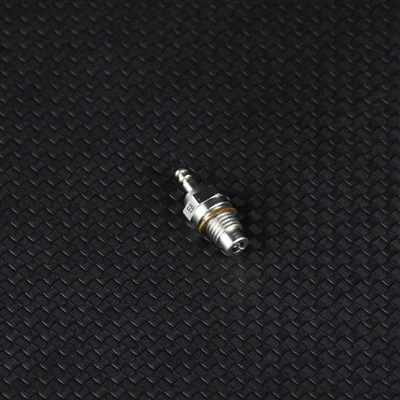

⑥. Glödstift. Plugglocket och glödstiftet blir extremt varma när motorn är igång (eller efter att den har körts). Var försiktig och rör inte med bara handen.

⑦. Hallsignaler tar emot tråd. Anslutning till tändning Hall sensor.
